Variációk egy témára - élmarás

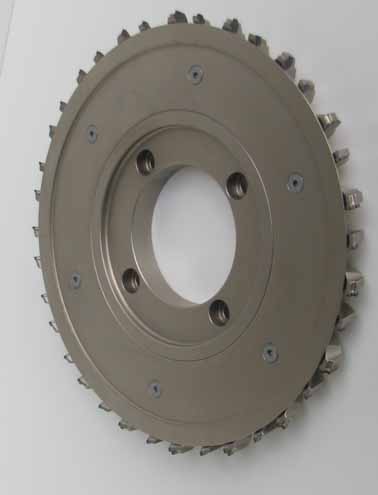

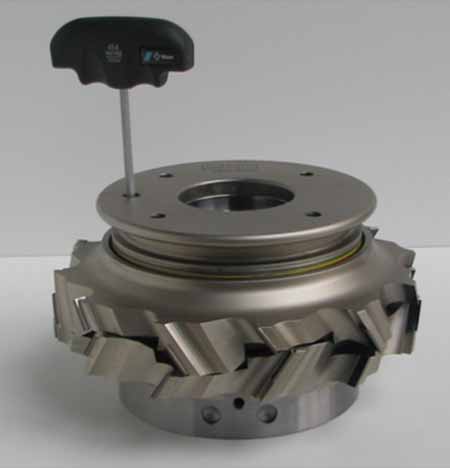

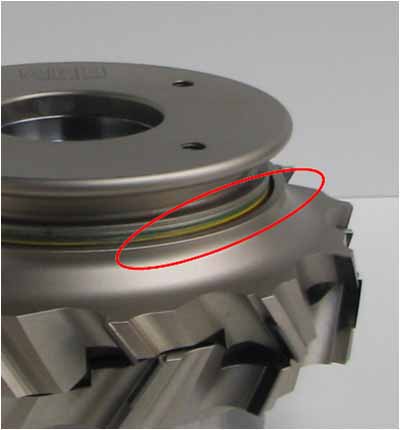

A Harmony névre keresztelt DIA-marószerszám legfőbb sajátossága a rendkívül innovatív élkialakítás, az agresszív tengelyszög. A szerszám nagy előnye, hogy finoman dolgozik a megmunkálandó felületen, szinte már simítja azt, ezért a felületminőség a legkényesebb anyagok esetén is garantált. Sokoldalúsága rugalmasságot jelent a felhasználók számára, hiszen natúr és bevonatolt fogácslaphoz, MDF-hez, rétegelt lemezhez vagy akár tömörfához is alkalmazható. A Harmony szerszám használata esetén nincs szükség utólagos felület-megmunkálásra, azonnal kész felületet kapunk, ami nem kevés további munkafolyamattól, ráfordítástól kíméli meg a vállalkozót. Az AKE fejlesztése egyaránt felhasználó- és pénztárcabarát, mivel hagyományos erodálógépeken is megélezhető, nincs szükség speciális, csak a németországi központban rendelkezésre álló célgépekre. Él- és páros megmunkáló gépeken, CNC-központokon dolgozhatunk vele. Az élmaró és páros megmunkáló gépeken történő forgácslap megmunkálás során gyakran fellépő probléma kivédésére fejlesztett ki az AKE egy praktikus megoldást. Tételezzük fel, hogy folyamatosan 18 mm vastag forgácslapot munkálunk meg nagy sorozatban. Az élmaró DIA-szerszámnak így csak a dolgozórészét terheljük, a fogak széleit nem használjuk ki. A szerszám beszerzése, illetve utánélezése során azonban a kihasználatlan részek árát is ki kell fizetnünk. Nem beszélve arról a bosszúságról és termeléskiesésről, amikor a szerszám valamilyen idegen anyag miatt megsérül, s le kell állítani a megmunkálósort a szerszámcsere idejére. Ezen költségek redukálása érdekében egy egyszerűen állítható szerszámegységet mutatott be az AKE. A két részre osztott marószerszám fogai átfedésben forgácsolnak, s a ténylegesen dolgozó élfelületeket a két szerszámrész egymáshoz való távolságának állításával befolyásolhatjuk. Alaphelyzetben a szerszámot "szétnyitjuk", a lehető legmagasabb változatban használjuk. Az átfedésben dolgozó fogak a szerszám középső felületén kopnak, a fogak szerszám széle felé eső része nem dolgozik. Ha a gyémánt alapanyagú fogak dolgozófelülete elhasználódik (gyenge minőség, méretpontatlanság) vagy esetleg megsérül, akkor a szerszámot egy fokozattal "szűkebbre" állítjuk. Így a megmunkálandó anyagon az eddig nem használt élfelületek dolgoznak. A Synchron névre keresztelt marógarnitúra beállítása nem ördöngös feladat. Egy imbuszkulcs segítségével 3 fokozatban módosíthatjuk a szerszámot. A beállítás során kattanás jelzi a fokozatok közötti váltást, nincs szükség "finomhangolásra" vagy mérőberendezésekre. Továbbá zöld-sárga-piros színek jelzik az állítóegységen, hogy hányadik fokozatban alkalmazzuk a marót. Ezen egyértelmű jelölések hozzájárulnak a szerszám állapotának nyomon követéséhez, fel tudunk készülni a cserére, illetve a karbantartási szolgáltatás megrendelésére. Egyetlen Synchron szerszámmal négyszeres élettartamot érhetünk el anélkül, hogy le kellene szerelnünk a megmunkálóépről, hiszen a beállítás azonnal a gépen is megtörténhet. Az élmarás területén bemutatott további újdonságokról később számolunk be.
