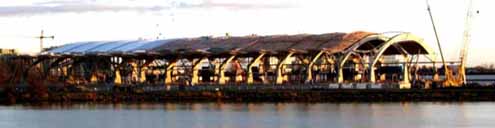

A richmondi ovális arena - egy olimpiai remekmű A vancouveri repülőtér közelében épített olimpiai gyorskorcsolya csarnok már messziről feltűnik a lendületes tetőszerkezetével. Az épület tervezésekor figyelembe vették a környék adottságait, a lebegést (vadmadarak) és a hömpölygést (Fraser folyó), valamint hogy a természet és a civilizáció teljes összhangban működik.

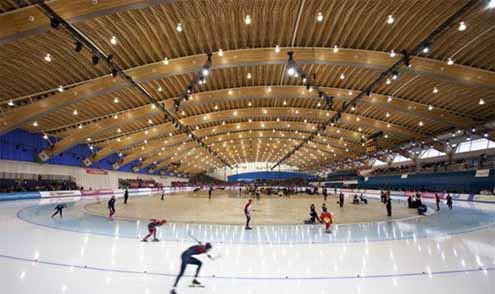

A tető és az elsődleges szerkezete A csarnok tetőszerkezete egy nem éghető szerkezetet követelt, de úgy hogy egy masszív faszerkezet felhasználását engedélyezték. Az alsószint, a földszint, valamint az elsődleges tartó elemek betonból vannak. A tető tartószerkezete ívekből áll, ami a korcsolyapálya és a tribün felett van kifeszítve.

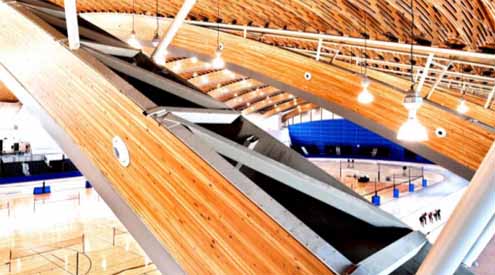

A tartószerkezetet tervezők, egy fa-vasszerkezetet kombinációt találtak a legstabilabbnak: BSH tartóegység, egységes háromszög alakú formával, az alsó csúcsán egy acél gerincelemmel. Így az üres testekben elhelyezett csövek szolgálják az üzemelési technikát és biztonságot. A douglas fenyőből készült, rétegelt, ragasztott, deszkaszerkezet minden íve 4 szegmensből áll. A szegmensek 175 x 1700 mm keresztmetszettel, 24 méteres hosszban készültek. Az összeépítés után egy "V" alakú acélgerenda kerül beépítésre, hogy egy későbbi lépésben, dupla kötésekkel a középső részen egy elsődleges tartó is összeszerelhető legyen. Ezt követően emelte a helyére a daru a komplett, összeépített íveket. Az áthidalás 95 métert tesz ki, a befedett terület 23 700 m2, ami mintegy 4,5 futballpálya felületének felel meg.

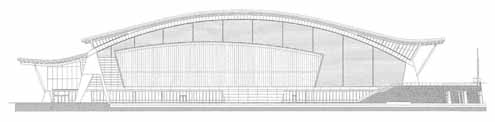

Ott, ahol a tetőtartó szerkezet kinyúlik, tehát az északi és déli irányú hosszú oldalakon, 34 ferde, cédrusfa támoszlop (70 m3) támasztja alá az építményt. A lebegő vonalat a kinyúló tetőrésznél az eresz aljára felfügesztett acélszerkezet biztosítja.
Másodlagos tartórész, mint újítás A másodlagos tartórésznél mint az építtető, mint a projektvezetőség a még nem tesztelt, újításként szolgáló hangtompítós faelemes rendszer mellett tette le a voksát, ami egy hullámos szerkezettel rendelkezik. A tervezés biztonsága miatt számos vizsgálat előzte meg a építést. A teherbírást, az akusztikus tulajdonságokat, a tartósságot, a megjelenést valamint a tűzállóságot és építkezési kivitelezhetőséget vizsgálták. Az eredmények világos előnyöket mutattak ki a fém fedélszerkezet ellenében. Sokat nyomott még a latba a fa színének meleg optikai hatása is. A másodlagos tartóelemek 12,8 m hosszúak, 3,6 m szélesek és 66 cm vastagok, párhuzamos elrendezésű, "V" alakú élfa szerkezetben kialakítva, ami összeállítás után hullámos látványt nyújt. Ez a beépített rétegeltlemez hatása. Az alapanyag a 38 x 89 miliméteres élfákhoz szigorúan válogatott minőségű fenyő anyag, ami Brit-Kolumbiából származik. A támasztott statikai és akusztikai követelményeket a szerkezet maradéktalanul teljesíti. A legyártott 1,2 m széles hullámelemek így gazdaságosan kialakítható egy szegezőgép és egy hidraulikus prés segítségével. Az ívelt szigetelő elemek felül rétegeltlemez lapokkal (Douglas fenyő) borították, ragasztott csavaros technológiával kivitelezve. A 452 hullámelemből álló szerkezet szerelési munkáit egy 25 fős szerelőcsapat több mint 8 hónap alatt készítette el.
Díjakra érett objektum A 2008 decemberi megnyitás óta a Richmond Oval már féltucatnyi díjjal lett kitüntetve. Közöttük a legjelentősebb a londoni Építészeti Oscar díj.
Szakfordító: Tóth Gusztáv, Csiba Kft, Forrás: ForumHolzbau
|
| ||||||||||||
|
||||||||||||||
