Új magyar szabadalom - monopol RR-mobiltorony

Magyar mérnök álmodta és építette meg azt a monopol rétegelt-ragasztott faszerkezetű antennatornyot, amely távközlés céljára szolgál. A Békésen felállított torony az ECOPOL nevet kapta.

A tornyot tervező cég, a Szigma-X Kft, fő tevékenysége antennatornyok és egyéb távközlési tartószerkezetek tervezése, kivitelezése, bővítése és biztonsági felülvizsgálata. Terveik alapján eddig több, mint 1600 távközlési torony épült meg. Célul tűzték ki egy esztétikus, természetbarát öko-toronycsalád létrehozását, amely a hazai és nemzetközi piacon elsőként megjelenve jelentősen megkönnyíti a természetvédelmi területek, nemzeti parkok, kiemelt lakóövezetek környékén épülő bázisállomások telepítését, engedélyeztetését. A kifejlesztéshez és a megvalósításhoz nagy segítséget jelentett az Új Magyarország Fejlesztési Terv K+F pályázatának elnyerése, valamint a Magyar Telekom Nyrt. azon szándéka, hogy a fatornyaikat leendő bázisállomásaikhoz felhasználják.

Rétegelt-ragasztott faszerkezetű tornyuknak az ECOPOL nevet adták, ezzel is hangsúlyozva az ökológia és a gazdaságosság kapcsolatának fontosságát; valamint utalva monopol csőtornyaik geometriai hasonlóságára.

A fejlesztés során alapkövetelménynek tekintették mind a fa, mint építőelem megjelenítését; mind a torony geometriájának esztétikus, természetbe illeszthető kialakítását. Ezért részesítették előnyben a lágyabb, ívelt formát az egyenes, szögletes megoldásokkal szemben. A természetben is megtalálható, trópusi esőerdők óriásfáihoz igazították a végső geometriát: a torony "szárnyai" megfelelnek a fákat támasztó palánkgyökereknek.

Az alábbi követelményeket tűzték ki célul:

- Külső megjelenése esztétikus, max. 40 m magasságú, öntartó, fa és ragasztott-fa anyagú toronycsalád legyen.

- Legyen alkalmas három mobil szolgáltató antennáinak elhelyezésére, külön szinteken, a torony felső szakaszán; az antennakábelek rejtetten, a torony belsejében jussanak le a rádiótechnikai berendezésekhez.

- Feleljen meg a távközlési berendezések alakváltozási követelményeinek, azaz kellően merev legyen.

- Biztosítson az antennák szereléséhez és üzemeltetéséhez szükséges helyet; valamint megközelítési lehetőséget, az érvényes biztonsági előírásoknak megfelelően.

- Feleljen meg a Magyarországon érvényes statikai szabványoknak és előírásoknak.

- A szélsőséges időjárásnak is kitett faszerkezet hosszútávú védelméről megfelelő védőbevonat gondoskodjon.

- A gyártási és szerelési költségek minimalizálva legyenek, és a kivitelezést hazai gyártókkal és alvállalkozókkal tudják lebonyolítani.

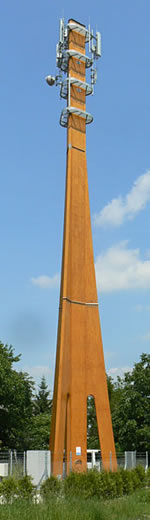

Az ECOPOL prototípusa 30 m-es, tartószerkezete egy, a fa-elemeket összekapcsoló belső acélvázból és a vele együttdolgozó ragasztott faszerkezetből áll. A belső torony háromszög alaprajzú, rétegelt falemez határolja, a háromszög csúcsaiból pedig három, íves kialakítású ragasztott fa támasztó borda indul. A támasz parabolaív mentén karcsúsodik, közelítve a természetes fák exponenciális növekedési függvényét. A torony és az alaptest közötti kapcsolatról az alapba betonozott lehorgonyzó acélkeret gondoskodik.

A belső hasáb egyik oldalára kerül a zuhanásgátló rendszerrel ellátott létra, amely biztosítja a feljutást az antennák megközelítésére szolgáló pódiumokhoz és a torony tetejéhez, a másik két oldalon a bebúvó- és kábelnyílások kapnak helyet.

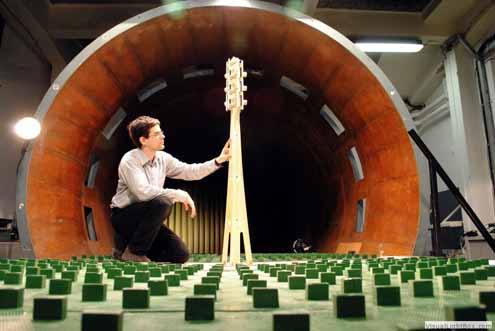

Az acélszerkezet korrózióvédelme tüzihorganyzás, a faszerkezetek pedig speciális védőbevonatot kaptak. A prototípusokat intelligens mérési rendszerrel szereljük fel, folyamatosan mérve a szélsebesség/irány és nyúlás/alakváltozás összefüggéseit. Ezzel párhuzamosan a Műszaki Egyetem segítségével szélcsatornában kísérleteket végzünk különféle modell-változatokon, a kítűzött célok minél tökéletesebb megvalósítása érdekében.

FATÁJ kiegészítés:

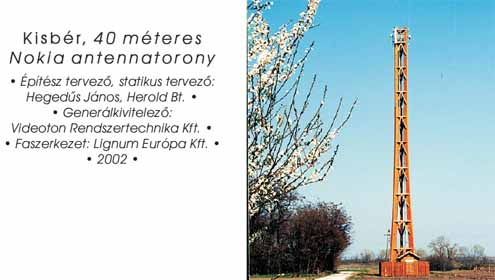

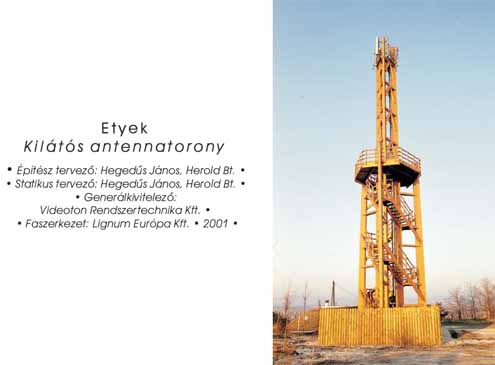

Magyarországon az első rr-szerkezetű távközlési-tornyok faszerkezetét 2001-2002-ben a Lignum Európa Kft. készítette Etyeken és Kisbéren.

Forrás: Ecopol-SzigmaX Kft
- Lignum Európa Kft
